工藝?yán)鋮s循環水系統

一：概述：冷卻循環水系統是一個廣而泛的概念，包括溫度系統，傳熱系統系統等多種應用，主要針對不同的工藝運用而成。

二：定義：是指冷卻水換熱水并經降溫，再循環使用的給水系統，包括敞開式和密閉式兩種類型，由冷卻設備（包括冷源，冷水機組，冷卻塔等）、水泵和管道組成。

三：原理：

以水作為冷卻介質，并循環使用的一種冷卻水系統。主要由冷卻設備（包括冷源，冷水機組，冷卻塔等）、水泵和管道組成。冷水流過需要降溫的生產設備（常稱換熱設備，如換熱器、冷凝器、反應器）后，溫度上升，如果即行排放，冷水只用一次（稱直流冷卻水系統）。使升溫冷水流過冷卻設備則水溫回降，可用泵送回生產設備再次使用，冷水的用量大大降低，

冷卻設備有敞開式和封閉式之分，因而循環冷卻水系統也分為敞開式和封閉式兩類。敞開式系統的設計和運行較為復雜。

（1）敞開式

冷卻設備有冷卻池和冷卻塔兩類，都主要依靠水的蒸發降低水溫。再者，冷卻塔常用風機促進蒸發,冷卻水常被吹失。故敞開式循環冷卻水系統必須補給新鮮水。，其流量常根據循環水濃度限值確定。通常補充水量超過蒸發與風吹的損失水量，因此必須排放一些循環水（稱排污水）以維持水量的平衡。 循環冷卻水系統

在敞開式系統中，因水流與大氣接觸，灰塵、微生物等進入循環水；此外，二氧化碳的逸散和換熱設備中物料的泄漏;也改變循環水的水質。為此,循環冷卻水常需處理，包括沉積物控制、腐蝕控制和微生物控制。處理方法的確定常與補給水的水量和水質相關，與生產設備的性能也有關。當采用多種藥劑時，要避免藥劑間可能存在的化學反應。

（2）封閉式循環冷卻水系

封閉式循環冷卻水系統又稱為密閉式循環冷卻水系統。在此系統中，冷卻水用過后不是馬上排放掉，而是回收再用。敞開蒸發系統是應用最廣、類型最多的一種冷卻系統。它也是以水冷卻移走工藝介質或換熱設備所散發的熱量，然后利用熱水和空氣直接接觸時將一部分熱水蒸發出去，而使大部分熱水得到冷卻后，再循環使用。因此，這樣的系統也稱敞開循環冷卻水系統。根據熱水和空氣接觸方法的不同，可以分成很多類型

工藝?yán)鋮s循環水系統組成的幾種結構形式：

1. 冷卻塔冷卻水塔：

冷卻水塔是一種將水冷卻的裝置，水在其中與流過的空氣進行熱交換、質交換，致使水溫下降；它廣泛應用于空調循環水系統和工業用循環水系統中。在一定水處理情況下，冷卻效果是冷卻塔重要性能之一，在選用冷卻塔時，主要考慮冷卻程度、冷卻水量、濕球溫度是否有特殊要求，通常安裝在通風比較好的地方

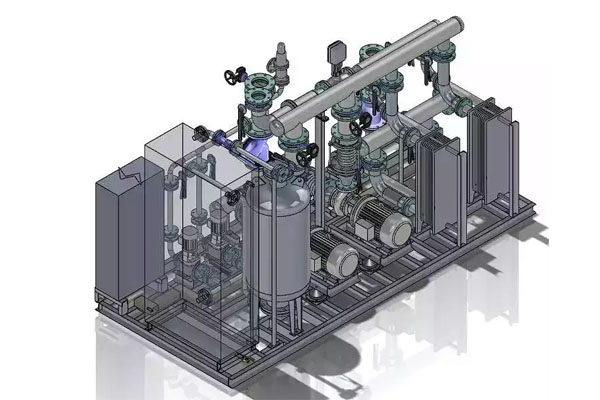

2. 換熱機組換熱機組是由換熱器、溫控閥組、疏水閥組（熱媒為蒸汽時）循環泵、電控柜、底座、管路、閥門、儀表等組成，并可加裝膨脹罐、水處理設備、水泵變頻控制、溫控閥、遠程通訊控制等，從而構成一個完整的熱交換站。換熱機組具有標準化、模塊化的設計，配置齊全，安裝方便、高效節能。換熱機組結構緊湊、運行可靠、操作簡便直觀等優點，是首選的高效節能產品。該產品適應于住宅、機關、廠礦、醫院、賓館、學校等場合的衛生熱水。整體式換熱機組既可用于水—水交換，也可用于汽—水交換。

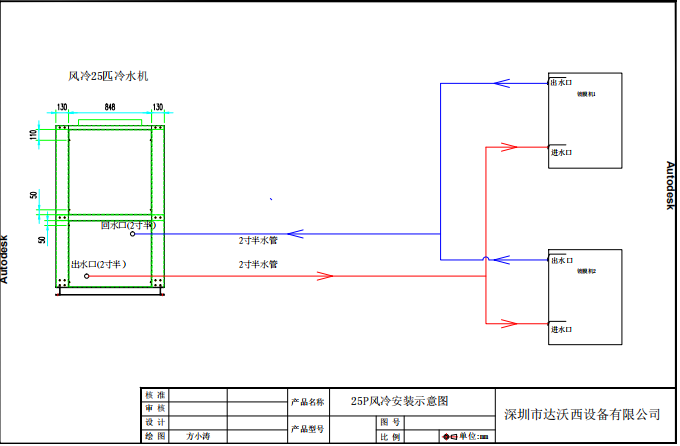

3.冷水機組

冷水機組包括四個主要組成部分：壓縮機，蒸發器，冷凝器，膨脹閥，從而實現了機組制冷效果
